Termostat HADEX STC-3008

Termostat HADEX STC-3008

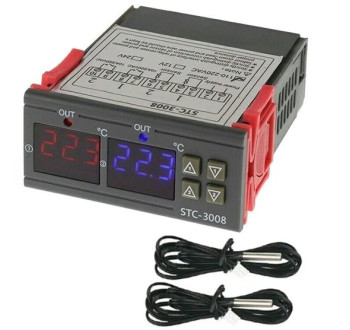

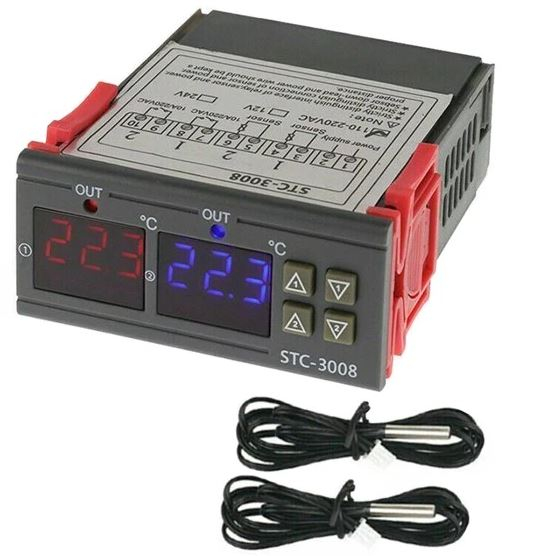

Digitální termostat duální - STC-3008 rozsah -55°C~120°C, 230V AC. Termostat umožňuje nastavení teplot T1 a T2 pro dva nezávislé okruhy, tzn. 2× T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikují LED diody OUT1 a OUT2.

Parametry produktu:

- duální termostat se dvěmi externími teplotními sondami i výstupními relé
- dva nezávislé regulátory teploty v jednom zařízení
- umožňuje regulovat teplotu v rozmezí –55°C ~ 120°C s rozlišením 0.1°C
- duální displej, červený a modrý displej zobrazující obě teploty
- dvě relé a dvě sondy

Technické parametry:

- napájení: 230VAC
- příkon: 3W
- nastavitelná teplota: –55°C ~ 120°C
- do 99,9°C s rozlišením 0.1°C, 100–120°C s rozlišením 1°C
- přesnost měření teploty: ±1%
- teplotní čidla: odporové NTC, 10kohm, 0.5%, přívody 1m, vodotěsné
- spínací kontakty relé: 230VAC 10A (odporová zátěž)
- pracovní teplota: 0 ~ 60°C
- rozměry: 75×34.5×85mm
- montážní otvor: 71×29mm
- hmotnost: 138g

Návod k použití:

Pro nastavení teploty T1 dlouze podržte ^1 nebo ^2 v závislosti na nastavení požadovaného okruhu 1 nebo 2. Jakmiledisplej začne blikat, šipkami lze upravit nastavení spínací teploty (přednastaveno 25°C). Pro nastavení teploty T2 dlouze podržte ˇ1 neboˇ2. Jakmile displej začne blikat, šipkami lze upravit nastavení vypínací teploty (přednastaveno 40°C).
Současným stiskem ^1 a ^2 v režimu nastavení lze dále upravit čas zpoždění zapnutí okruhu 1 (P0 na displeji) nebo okruhu 2 (P1na displeji) v intervalu 0–60min.(přednas­taveno 0min) a zvukový alarm vysoké teploty (P2) nebo nízké teploty (P3). Zvukový alarm vysoké a nízké teploty je továrně nastaven na mezní hodnoty termostatu, tzn. –55°C/ +120°C. Současným stiskem ^1 a ^2 na 3sec. se obnoví tovární parametry.
Napájecí napětí připojte na červený(+) a černý(-) vodič, 12V spotřebiče na žluté a černé vodiče.

Pracovní režimy:
- oba okruhy lze nastavit rovněž inverzně, kdy je T1 > T2. Tím lze kombinací obou okruhů získat mnoho způsobů regulace, např. v určitém rozmezí teplot zapínat topení a v jiném rozsahu teplot zapínat chlazení.
- režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.
- režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
