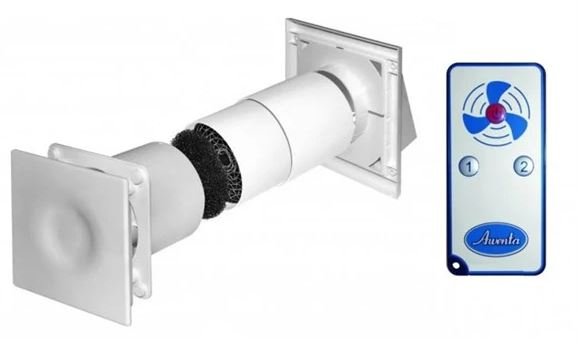

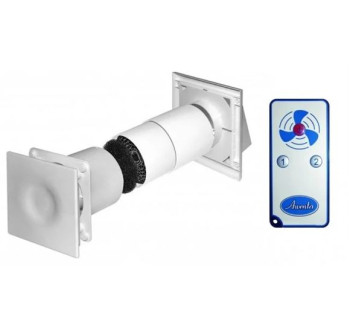

Kompaktní rekuperátor HRV100 je určen pro decentralizované větrání s rekuperací tepla s využitím pro jednu místnost v bytových domech.

Výrobek je určen pro nepřetržitý provoz. Je vybavena akumulačním výměníkem, jehož úkolem je shromažďovat a vracet (rekuperační) tepelnou energii v procesu odsávání a přivádění vzduchu z místnosti, ve které je instalován. Systém pracuje ve dvou režimech: výfuk a přívod. Každý z režimů může pracovat ve dvou rychlostech:

1 - pomalý výfuk - pomalý přívod
2 - rychlý výfuk - rychlý přívod
Doba trvání každého režimu je 60 sekund. Řazení převodových stupňů se provádí dvoupolohovým přepínačem. Změna polohy přepínače (otáčky ventilátoru) rekuperátoru se provádí přepnutím pomocí dálkového ovladače.

Charakteristický:

Napájení 230V 50Hz

1. rychlostní stupeň

Hlasitost 32db
Kapacita 35 m3 / h
1,5 wattu

2. rychlostní stupeň

Hlasitost 36db
Kapacita 50 m3 / h
Watt 2

Použití:
Zpětné získávání tepla umožňuje omezit tepelné ztráty způsobené větráním místnosti. Úkolem rekuperátoru je tedy zpětné získávání tepla z odpadního vzduchu z místnosti, ve které je instalován. Jednotka řady HRV je vybavena akumulačním výměníkem tepla, který zadržuje a uchovává tepelnou energii, aby ji předal vzduchu přiváděnému zvenčí. Díky tomuto řešení je možná výměna čerstvého vzduchu s teplotou blízkou teplotě panující v místnosti.

Režim odsávání vzduchu:
Rekuperátor HRV je vždy zapnutý v režimu odsávání. Vzduch odváděný z místnosti po jeho zapnutí předává tepelnou energii hliníkovému výměníku. Po šedesáti sekundách se ventilátor automaticky přepne do režimu napájení.

Režim přívodu:
Vzduch přiváděný zvenku je před vstupem do místnosti ohříván naakumulovaným teplem výměníku. Díky takovému působení je ztráta tepla nepozorovatelná.

Ovládání:
Ventilátor se zapíná a vypíná pomocí vypínače, který je součástí elektroinstalace budovy.
Zařízení řady HRV mají schopnost přepínat mezi dvěma provozními rychlostmi. V případe rekuperačních jednotek HRV100P, HRV125P se rychlost mění pomocí dálkového ovládání.
Díky dálkovému ovládání je možné zařízení spustit a vypnout tak, aby se změnila rychlost provozu. Po vypnutí a opětovném zapnutí bude zařízení běžet na poslední nastevený rychlostní stupeň.

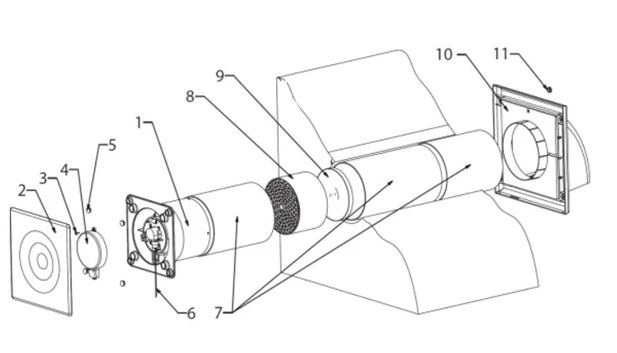

popis k obrázku 3.
1 - přívodní-odtahový ventilátor
2 - kryt ventilátoru
3 - šroub zajišťující kryt napájecího prostoru
4 - kryt napájecího prostoru
5 - zátky maskující upevňovací šrouby ventilátoru
6 - tažný řetěz sloužící k přepínání mezi I-šim a II-gim chodem ventilátoru (dotykový hrv100 bez dálkového ovládání)
7 - teleskopické ventilační potrubí pro snadné přizpůsobení tloušťce stěny místnosti
8 - hliníkový akumulační výměník
9 - vzduchový filtr
10 - vnější konec ventilačního potrubí
11 - zátky maskující šrouby

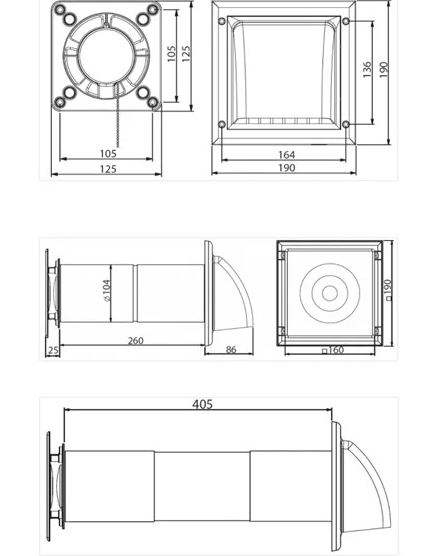

Spojovací trubka funguje na principu teleskopu lze sklopit až na 26 cm a rozložit až na 40,5 cm, což nám poskytuje lepší přizpůsobení tloušťce stěn.
